Fabrication du dihydrogène par vaporeformage
CH4(g) +2H2O(g) = CO2(g) + 4H2(g).
A - Mesure et conditionnement de la température d'entrée du gaz naturel.
On utilise une sonde de température "Pt100".
1. Que signifie les termes "Pt" et "100" ?
Pt : matériau constituant le capteur, le platine.
100 : valeur ohmique de la résistance du capteur à 0°C.
RT = R0(1+aT).
T : température en degré Celcius.

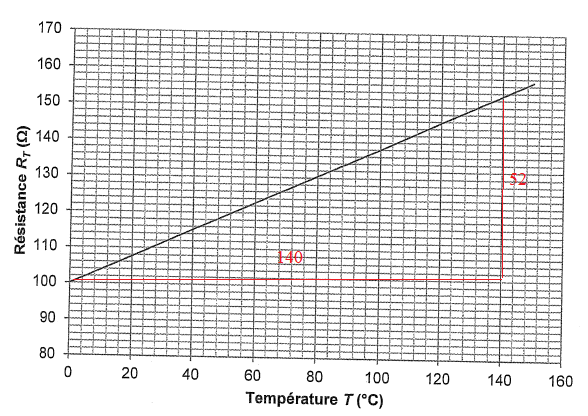

2. Montrer que R0 = 100 ohms et a = 3,8 10-3 °C-1.
Si T = 0°C, RT = R0 = 100 ohms.

Coefficient directeur de la droite R0a = 52 / 140 =0,38.
a = 0,38 / 100 = 3,8 10-3 °C-1.
3. Indiquer les valeurs de la résistance R80 et R120.
R80 = 100 (1+3,8 10-3 x80)=130 ohms ( valeur lue sur le graphique).
R120 = 100 (1+3,8 10-3 x120)=146 ohms ( valeur lue sur le graphique).

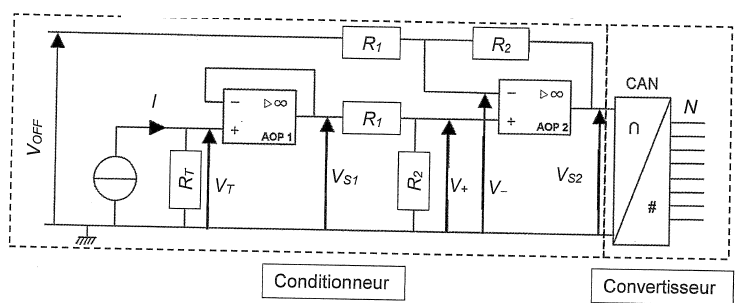

Q4. Expliquer pourquoi les AOP1 et AOP2 idéaux fonctionnent en régime linéaure.
La tension entre les deux entrées est nulle.
Q5. Exprimer VT en fonction de I, R0, a et T.
VT = RT I = R0(1+aT) I.
Q6. I = 10 mA. Déterminer les valeurs prises par VT pour T = 80 °C et 120°C.
V80 = 0,010 x130 = 1,3 V.
V120 = 0,010 x146 = 1,46 V.
Q7. Préciser les fonctions remplies par l'AOP1.
Montage suiveur : VT = VS1.
Q8. En déduire les valeurs prises par VS1 pour T = 80°C et 120°C.
1,3 et 1,46 V.
La tension de sortie de l'AOP2 s'exprime par : VS2 = R2 / R1 (VS1-Voff). ( montage soustracteur amplificateur).
Q9. Calculer Voff et le rapport R2/R1 dans les conditions suivantes :
T =80 °C et VS2 = 0,000 V.
0 = R2 / R1 (1,3-Voff).
Voff = 1,3 V.
T =120 °C et VS2 = 5,00 V.
5,0 = R2 / R1 (1,3-Voff).

Partie B. Conversion analogique-numérique.
Un CAN 8 bits est placé en sortie du conditionneur. Il convertit les tensions comprises entre 0 et 5,000 V.
10. Calculer la valeur du quantum q du convertisseur.
q= Vréf / (28-1) =5 /(28-1)= 0,0196 V = 19,6 mV.

Le gaz naturel doit être chauffé jusqu'à stabilisation de la température dans l'intervalle de tolérance [95 °C ; 105 °C].
Le procédé étant en fonctionnement, le CAN indique  une valeur en base 10 : Nbase 10 = 113.
11. Déterminer si la température T du gaz mesurée par la sonde est compatible avec la tolérance de température.
Usortie = q Nbase 10=0,0196 x113=2,215 V.

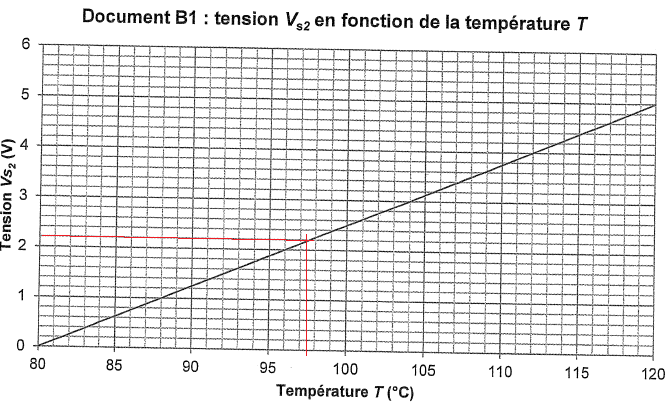

Par lecture graphique T =97,5°C, valeur appartenant à [95 °C ; 105 °C].

... =  =
....

 C - Vaporeformage
Première étape : CH4(g) +H2O(g) = CO(g) +3H2(g).
12. Calculer la variation d'enthalpie DfH° de cette réaction à 25°C.
DfH° =DfH° (CO) + 3 DfH° (H2) -DfH°(H2O) -DfH° (CH4)= -110 +242 +75=207 kJ / mol.
13. Indiquer si la réaction est endothermique, exothermique ou athermique.
DfH° >0, réaction endothermique.
14. Justifier l'intérêt d'imposer une température très supérieure à 25°C.
Une réaction endothermique est favorisée par une hausse de température. l'équilibre est alors déplacé dans le sens direct.
15. Donner le rôle d'un catalyseur et indiquer le type de catalyse mis en jeu.
Un catalyseur rend plus rapide une réaction thermodynamiquement possible. La catalyse est hétérogène  ( réactifs gazeux et catalyseur solide).

Seconde étape : CO(g) + H2O(g) = CO2(g) +H2(g).
La vapeur d'eau est en excès.
16 Justifier l'intérêt de cet excès.
Le réactif vapeur d'eau étant en excès, l'équilibre est déplacé dans le sens direct, formation de dihydrogène.

D. Dimensionnement de l'échangeur.

17. Indiquer le type de circulation et préciser les températures d'entrée et de sortie du fluide chaud puis celles du fluide froid.
Contre courant.
Fluide froid noté 2: entrée à tE=100°C, sortie à tS= 450°C.
Fluide chaud noté 1: entrée à TE=937°C, sortie à TS=375°C.
Les vapeurs venant du four entre dans l'échangeur avec un débit en masse Qm = 2,0 kg /s. Elles possèdent une capacité thermique massique Cp = 11,0 kJ K-1 kg-1.
18. Déterminer la surface de l'échangeur.
Coefficient de l'échangeur K = 40 W K-1 m-2.
Puissance thermique  échangée par un fluide : P = Qm Cp DT.
Puissance thermique  échangée entre  deux fluides dans l'échanheur : P =K S DTm.
DTm =[(TE-tS)-(TS-tE) ] / ln [(TE-tS) /(TS-tE) ].
TE : température d'entrée du fluide 1 ; TS : température de sortie du fluide 1 ;
tE : température d'entrée du fluide 2 ; tS : température de sortie du fluide 2.
P = Qm Cp DT=2 x 11 x(937-375)=12 364 kW.
DTm =[(TE-tS)-(TS-tE) ] / ln [(TE-tS) /(TS-tE) ] = [(937-450) -(375-100)] / ln[(937-450) / (375-100)]=212 / 0,57=371.
P=12 364 =40 x 371 S.
S =12 364 / (40 x371)=0,83 m2.

E. Modification du débit dans un échangeur.
La circulation des fumées est assurée par un moteur hexapolaire alimenté par un réseau triphasé 400 / 690 V de fréquence 50 Hz.
Le schéma de la plaque à bornes de ce moteur est donné :

19. Identifier le type de couplage  et expliquer s'il permet au moteur de fonctionner correctement.
Montage étoile ; tension aux bornes de chaque bobine 400 V. Fonctionnement correct.
20. Le glissement du moteur est g = 2 %. déterminer la vitesse de rotation du moteur en tours par minute.
Vitesse de rotation = fréquence  / nombre de paires de pôles = 50 /3 tours / seconde.
50 / 3 x 60 = 200 tr / min.

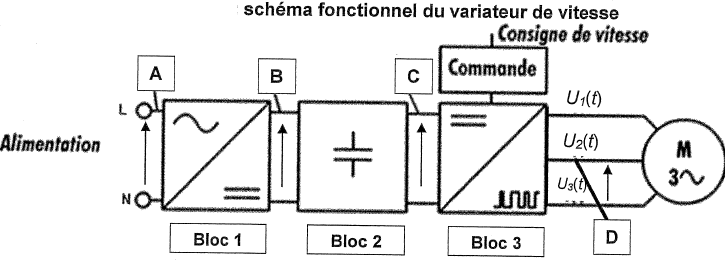

21. Donner le nom des trois blocs intervenant dans ce variateur de vitesse.
Redresseur ;  circuit intermédiaire agissant sur le "lissage"  de la tension de sortie du redresseur ; électronique de commande.

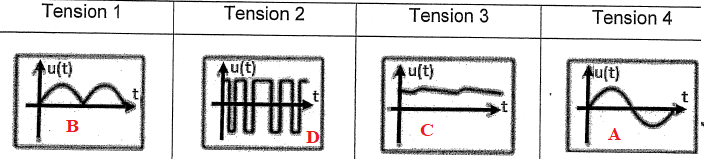

22. Associer chacune des tensions proposées aux points A, B, C et D du schéma.

23. Expliquer pourquoi le variateur de vitesse permet de contrôler le débit de fluide chaud dans l'échangeur Ech1.
Le variateur de vitesse adapte la vitesse de rotation du moteur et en conséquence le débit du fluide.
F. Stockage du dioxyde de carbone.
Une fois isolé et purifié, le dioxyde de carbone est transporté via un pipeline terrestre. Afin d'assurer son transport et son stockage, ce gaz est comprimé à 80 bar et porté à 40°C.
24. Expliquer pourquoi il est important de contrôler l'émission de dioxyde de carbone dans l'atmosphère.
Le dioxyde de carbone est un gaz à effet de serre, contribuant  au réchauffement de l'atmosphère.
25. Compléter avec les termes suivants : solide, liquide, vapeur, supercritique.

26. Donner les noms attribués aux points A et B.
A : point triple ; B : point critique.
27. Indiquer l'état dans lequel se trouve le dioxyde de carbone lorsqu'il est transporté et stocké. Positionner cet état à l'aide d'un point E.
P = 40 bars ; T = 273+40 = 313 K. Etat liquide.
28. Tracer le diagramme de prédominance des espèces CO2,H2O, HCO3- et CO32-.

La mesure du pH de l'eau de rivière à proximité d'un puits d'injection est 7,8.
29. Quelle espèce prédomine dans cette eau.
HCO3- prédomine.
On procède à un prélèvement de 100,0 mL de cette eau. La prise d'essai est titrée par de l'acide chlorhydrique de concentration Ca = 0,020 mol / L.

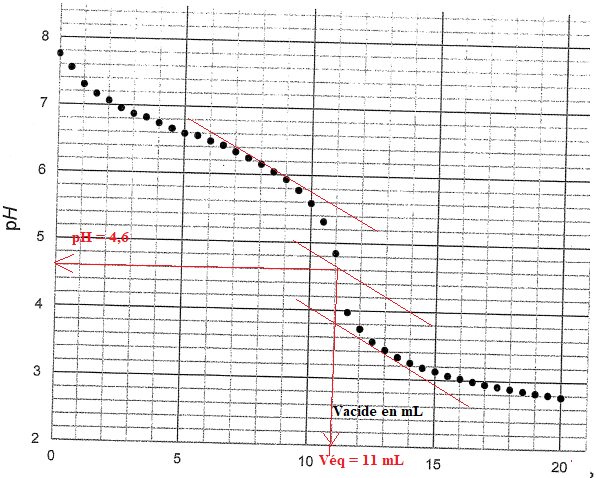

30. Déterminer la valeur du TAC de cett eau.
Valeur du volume ( mL) d'acide fort à 0,020 mol /L nécessaire pour doser 100 mL de cette eau en présence de vert de bromocrésol.

TAC = 11.

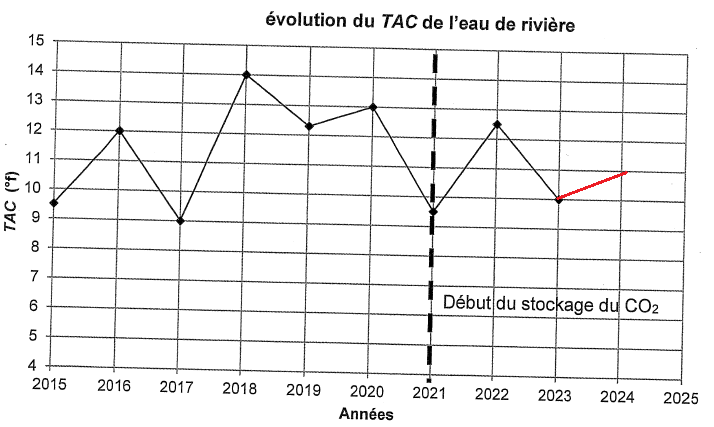

31. Préciser si le stockage de CO2 a eu un impact sur le TAC de cette eau.

Pas d'impact en 2024 sur le TAC de cette eau.
