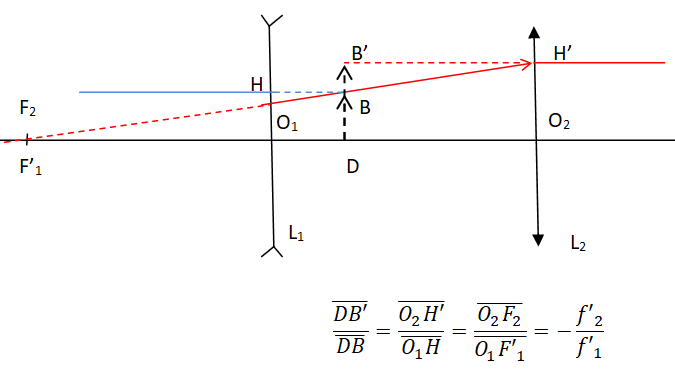

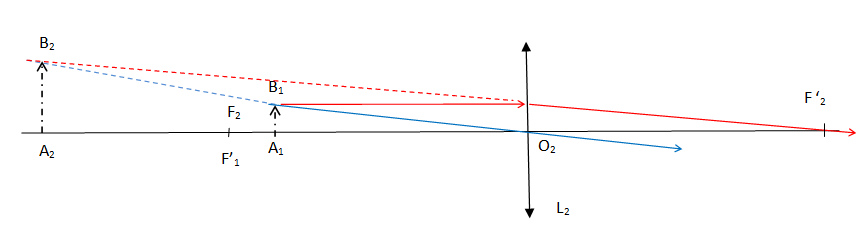

Point double d'un système afocal, concours Ecole Nationale de l'Aviation Civile 2025. En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts. . . . . . . .. .. ...... ... 7. On souhaite former un système afocal. Indiquer la ou les réponses correctes pour que ce soit possible : -f '1 < f '2, c'est à dire f '1 > -f '2 ou 1 / f '1 < 1 / -f '2 . Vergence : V1 = 1 / f '1 ; V2 = 1 / f '2 ; V1 < -V2. |V1| = - V1 ; |V2| = V2 ; |V1| > |V2|  Réponse C. 8. Quelle condition la distance d entre les lentilles doit-elle vérifier pour que le système soit afocaal ? . Réponse B. 9. A propos de l'image donnée par ce système optique : L'image A1B1 de l'objet AB, situé à gauche de L1,  sera de même sens  et située entre F'1 et O1. A1B1 joue le rôle d'objet pour L2. A1B1est situé entre O2 et F2. La lentille L2 fontionne en loupe. L'image définitive aura le même sens que A1B1, donc le sens de l'objet AB. L'image finale est plus grande que AB. Réponse E. 10. On appelle point double D de l'axe optique qui est sa propre image par le système optique. Que vérifie la distance F1D pour le système optique. Les points A1, A2 et D sont confondus. Les relations de conjugaison de Newton donnent :   Réponse D. 11. Le rapport des distances algébriques de D aux centres optiques des lentilles vérifie :. Réponse A. 12. DB' est l'image d'un objet transversal DB situé en D. Que peut-on dire de ce couple objet / image : Réponse B.
