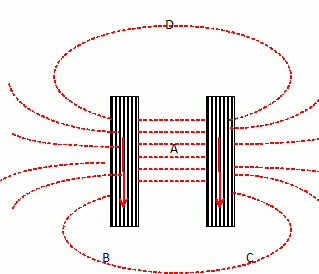

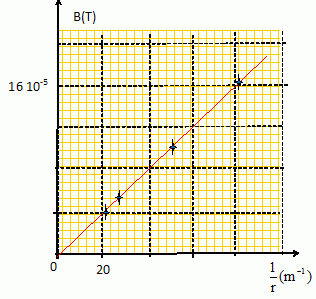

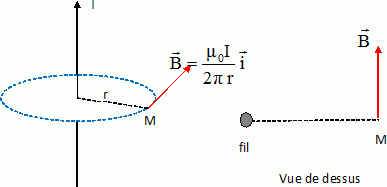

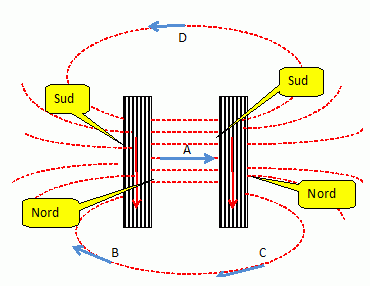

Composition de champs magnétiques. Le solénoïde compte n = 500 spires / mètre ; l'intensité du courant vaut I= 31,8 mA ; B0 = 2 10-5 T ; µ0 = 4 p 10-7 SI. Calculer q. ( 30° ; 45° ; 60° ; 70° ; 90° ). Bsolénoïde = µ0 n I= 4*3,14 10-7*500*0,0318 =2 10-5 T. Btotal = 2 B0 cos 30 = 1,732 B0. B0 sin q  = Btotal sin 30  = 1,732 B0 sin 30  =0,866 B0 ; sin q  =0,866 ; q  =60°. Spectre magnétique de deux bobines de Helmholtz :    A quel endroit le champ magnétique peut-il etre uniforme ? Lorsque les lignes de champ sont parallèles, le champ magnétique est uniforme ( région centrale A). Un champ uniforme a même direction, même sens et même norme ( valeur) en tout point. Le sens du courant dans les deux bobines est donné : Noter le nom des faces des bobines sur le shéma. Représenter le vecteur champ magnétique aux points A, B, C et D.   Le champ a le même sens que les lignes de champ ; le champ est tangent à la ligne de champ, au point considéré.   Champ magnétique créé par un fil vertical à une distance r du fil. Pour un fil suffisament long, le champ B est défini par : B= µ0 I / ( 2 pr) avec I  intensité du courant. Données : µ0 = 4pi 10-7 SI et I = 10 A. Composante horizontale du champ magnétique terrestre : BH = 2 10-5 T B(T) 16,7 10-5 9,5 10-5 5,7 10-5 4,2 10-5 r(m) 1,2 10-2 2,1 10-2 3,5 10-2 4,2 10-2 1/r ( m-1) 83 48 29 24 Montrer graphiquement que la formule ci-dessus est en accord avec les résultats de ce tableau. Le graphe est une droite : c'est en accord avec la formule B est proportionnel à 1/r. Une petite aiguille aimantée NS, horizontale, est placée au point M. Lorqu'il ne passe aucun courant dans le fil, la droite SN rencontre le fil. Lorque I= 10 A , l'aiguille pivote à 45°. Déterminer la valeur du champ magnétique créé par le fil. Le champ créé par le fil vaut B= BH = 2 10-5 T.   ... ..
