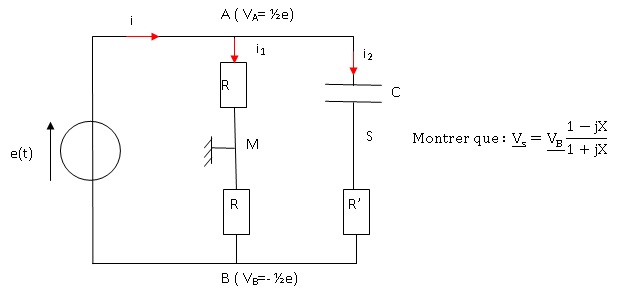

Dans le premier circuit étudié le générateur fournit une tension e(t) = E cos ( wt). La référence des potentiel est prise en M et on suppose le régime permanent établi. On posera R'Cw= X.
.
|
|
|
3.3. De quel circuit s'agit-il ? Calculer la phase F de la tension Vs.

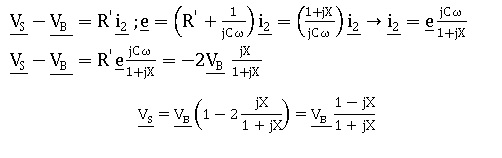

Fonction de transfert :

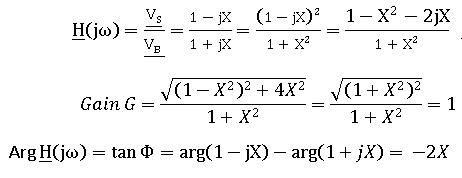

Le gain G est égal à 1 et GdB = 0 quel que soit w.
Le circuit a pour seule fonction le déphasage.
Il s'agit d'un circuit déphaseur.
Quand w tend vers zéro, le déphasage est nul ; quand w tend vers w0 = (R'C)-½, le déphasage tend vers -½p ; quand w tend vers l'infini, le déphasage tend vers -p.
|
|
|
|

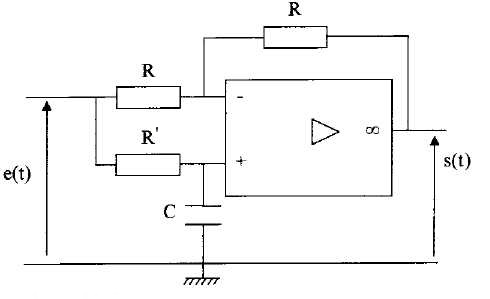

L'AO est idéal et fonctionne en régime linéaire. On impose à l'entrée une tension e(t) sinusoïdale de pulsation w.
. Fonction de transfert T(jw) = s(t) / e(t).
3.4. Etablir l'expression de la tension sur l'entrée non inverseuse.
Etablir l'expression de la tension sur l'entrée inverseuse.
En déduire la fonction de transfert.
2. Comparer les deux circuits.
|
|
|
|
