Exercice 1.
Un technicien d�cide d'ins�rer en amont du variateur une inductance de ligne.
A. Etude du mod�le th�orique.
On note i1 la fonction d�finie et d�rivable sur [0 ; +oo[ qui mod�lise le courant ( A) induit dans cette inductance en fonction du temps t (s). A t=0, i1(0) = 0. L'�quation r�gissant l'�volution du courant i1 dans le circuit est :
Ldi1/dt +Ri1 = E.
L : inductance (H), R : r�sistance (ohm), E= 6 V : diff�rence de potentiel dans le circuit ( V).
Dans cette partie R = 0,5 ohm, L = 0,015 H.
1. Justifier que la fonction i1 est solution de l'�quation diff�rentielle (E1) 3y'+100y = 1200.
0,015 i'1 +0,5 i1 = 6 ; diviser par 0,005 : 3 i'1+100 i1=1200.
2. On rappelle que l'�quation diff�rentielle ay'+by = 0 ( a et b r�els et a non nul) admet pour solution : y(t) = K exp(-b/ a t), avec K constante r�elle.
a. Donner les solutions de l'�quation diff�rentielle (E0) 3y' +100 y =0.
y = K exp(-100 t / 3).
b. D�terminer une fonction constante y0, solution particuli�re de (E1).
y0 = 12.
c. En d�duire les solutions de (E1).
y = K exp(-100 t / 3) +12.
3.
Montrer que pour tout r�el positif ou nul : i1(t) = 12-12 exp(-100 t / 3).
i1(t) = K exp(-100 t / 3) +12 et i1(0) = 0.
0 = K+12 ; K = -12.
i1(t) = 12-12 exp(-100 t / 3).
4. On note i'1 la fonction d�riv�e de i1. Calculer i'1(t) et en d�duire que la fonction i1(t) est croissante sur [0 ; +oo[.
i'1(t) =1200 / 3exp(-100 t / 3) = 400exp(-100 t / 3).
exp(-100 t / 3) est strictement positif ; i'1(t= >0 et i1(t) strictement croissante.
5. On a trac� la courbe G qui repr�sente la fonction i1. On note T la tangente � cette courbe  en son point d'abscisse x = 0.
a. D�terminer une �quation de la droite T et tracer cette droite sur le graphique.
Coefficient directeur de T : i'1(0) =400.
Le point de coordonn�es (0 ;  0) appartient � T.
Equation de T : y = 400 t.

B. Contr�le des valeurs de R et de L.
Sur le sch�ma ci-dessous, la courbe C repr�sente l'intensit� du courant enregistr�e. La droite (D) repr�sente la tangente � C en t = 0. Le point de coordonn�es (0,02 ; 12) appartient � D.

On admet que i2(t) = E/R(1-exp(-R / L t))
1.a. Conjecturer graphiquement la limite de la fonction i2 quand t --> +oo.
Quand t tend vers plus l'infini, i2 tend vers 12 A.
1.b. Montrer que R =0,5 ohm.
exp(-R / L t)) tend vers z�ro quand t tend vers plus l'infini et i2(t) tend vers E / R.
E / R = 12 ; R = E /12 = 6 /12 = 0,5 ohm.
2.a Justifier que la droite D a pour �quation y = 600 t.
Equation de cette droite passant par l'origine : y = at.

Le point de coordonn�es (0,02 ; 12) appartient � D.
12 = 0,02 a ; a = 12 /0,02 =600.
b. D�terminer i'2 (t) puis i'2(0) en fonction de E et L. En d�duire la valeur de L.

i'2(t) = E / L exp(-R / L t)) ; i'2(0) = E / L = 600.
L = E /600 = 6 / 600 = 0,01 H.

C. V�rification de la norme.
On note j le nombre complexe de module 1 et d'argument p / 2.
L'inp�dance complexe de l'inductance en ligne est Z = R+jLw.
R = 0,5 ohm ; L = 0,01 H et f = 50 Hz.
1. Calculer le module de Z.
w = 2 p f = 6,28 x50 = 314 rad /s.
|Z| =(R2+(Lw)2) =(0,25+3,142) =3,18 ohms.
2. Le r�seau est aliment� par une tension de 230 V. La chute de tension U aux bornes de l'inductance est donn�e par U = |Z| Ieff.
Ieff = 3,5 A. La chute de tension U doit �tre comprise entre 3% et 5 % de la tension d'alimentation du r�seau. La chute de tension est-elle conforme ? Justifier.
U =3,18 x3,5 =11,1 V.
11,1 / 230 x100 = 4,8 %. Donc conformit�.

...
....

Exercice 2.
A. Une entreprise fabrique diff�rents mod�les d'ampoules LED.
1. Les ampoules LED MR0011 de 3 W ont une dur�e de vie annonc�e �gale � 35 000 heures. On mod�lise cette dur�e de vie par une variable al�atoire D suivant une loi normale de moyenne � = 35 000 et d'�cart type s = 1000.
a. On donne 3 graphiques. L'un des trois repr�sente la fonction densit� de la variable D et, en gris, la probabilit� P(33 000 < D < 37000). Quel est ce graphique ? Justifier.


b. Calculer la probabilit� qu'une ampoule fonctionne plus de 37 000 h.
P(D > 37000) = 1- P(D < 37000) =1-0,977 = 0,023.

2. L'entreprise fabrique d'autres ampoules ayant les formes suivantes :
20 % sont de forme �pi de ma�s ;
50 % sont de forme sph�rique ;
30 % sont de forme flamme.
90 % des ampoules de forme �pi de ma�s ont une dur�e de vie d'au moins 50 000 h ;
30 % des ampoules de forme sph�rique ont une dur�e de vie d'au moins 50 000 h ;
50 % des ampoules de forme flamme ont une dur�e de vie d'au moins 50 000 h.
On pr�l�ve au hasard une ampoule dans la production. On consid�re les �v�nements suivants :
E : forme �pi de ma�s ;
S : forme sph�rique ;
F : forme flamme ;
V : dur�e de vie d'au moins 50 000 h.
a. Compl�ter l'arbre pond�r�.
b. Calculer P(F n V)=0,3 x0,5 =0,15.
c. Calculer P(V).
d. Calculer PV(E)= P(V n E) / P(V) =0,18 /0,48 =0,375.

B . La tension simple � la sortie de l'onduleur s'exprime par v(wt), o� v est une fonction paire, p�riodique de p�riode T = 2p et d�finie par :
v(x) = 300 si 0 < x < p/6 ;
v(x) = 150 si p/6 < x < p/2 ;
v(x) = -150 si p/2 < x < 5 p/6 ;
v(x) = -300 si 5 p/6 < x < p.
1. Compl�ter la repr�sentation graphique de la fonction v sur l'intervalle [ -3 p/2 ; 3 p/2 ].

  On admet que la fonction v est d�veloppable en s�rie de Fourier.

2. Justifier que bn=0 pour tout entier n > 1.
v est une fonction paire ; sin(nx) est une fonction impaire ; les termes sin(nx) sont donc nuls.

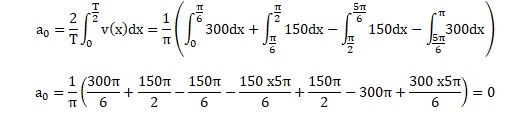

3. Montrer que a0 = 0.

4. Calculer les int�grales suivantes :

Ecrire les int�grales qu'il reste � calculer pour obtenir l'expression de an en fonction de n. On ne demande pas de les calculer.


5. On admet que pour tout entier n > 1, on a an = 300 / (np) [sin ( np/6) +2sin (np/2) +sin(5np/6)]. Compl�ter le tableau :
valeur de n
0
1
2
3
4
5
6
7
valeur approch�e de an
0
286,5
0
0
0
57,3
0
-40,9
6.a. Compl�ter le spectre des amplitudes An associ� � la fonction v pour n allant de 0 � 7.
An = (an2+
bn2).

b. Calculer le taux de distorsion T =(
a22+a32+a42+a52+a62+a72) / a1.
T =(57,32 +40,92) / 286,5 =0,24. (24 %)
Cette valeur est sup�rieure � 10 %, la commande n'est pas adapt�e.
