résistance, intensité, puissance

d'après : www.chimix.com

compléter les mots qui manquent

   2000      3      36      6      60      6000

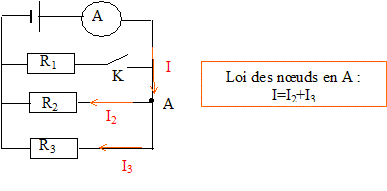

1. K est ouvert : l’intensité mesurée vaut I=9 mA.
- Quelle est l'intensité dans la résistance de R3=1000 ohms ?
I3 = E/ R3 = 6/1000 = 0,006 A = mA
- En déduire l’intensité dans la résistance R2 ?
I2 = I-I3 = 9-6 = mA
- Calculer R2.
E=R2 I2 soit R2 = E/I2 = 6/ 0,003 = ohms.

2. K est fermé : l’intensité mesurée vaut I=10 mA.
- Calculer R1.
Les intensités dérivées s'ajoutent : I= I1+I2+ I3 avec I2=3 mA et I3 = 6 mA
d'où I1 = 10-6-3 = 1 mA
E= R1 I1 soit R1 = E/I1 = 6/0,001 = ohms.

- Quelle est la puissance dissipée dans la résistance R3= 1000 ohms ?
P= 6*0,006 = 0,036 W = mW.
- Quelle est la puissance fournie par le générateur ?
P= E I = 6*0,01 = 0,06 W = mW.
